GM811G 赤道儀

GM811G 赤道儀の特徴

GM8の携帯性と、G11に近い搭載重量を望む方におすすめの一台。すぐれた操作性、システム拡張性、航空機用の硬質ジュラルミンを削り出した軽量でソリッドな本体を兼ね備え、中大型赤道儀として充分な搭載重量 22.7kg を誇ります。

ロスマンディ独自のフリークランプ

赤径/赤緯両軸にクラッチ構造を持つロスマンディ GM811G 赤道儀は、クラッチを少し緩めた状態で、ドブソニアンのように鏡筒をも持って振り回しながら天体を導入できるフリークランプ式。自動導入コントローラー ジェミニ2 を作動中でも、クラッチをゆるめてフリーストップで望遠鏡を振り回すか、ハンドコントローラの方向キーで任意の天体を視野に入れることもできます。その後、シンクロナイズ機能を実行することにより、フリークランプで失った座標を復帰して精度の高い自動導入を行えます。

フリークランプで失った座標をシンクロナイズ機能で復帰

ジェミニ2の電源を入れ、基準星を3星導入してポインティングモデルを構築します。これで、精度の高い自動導入が可能になると同時に、極軸合わせの精度に依存することなく、正確な自動追尾がスタートします。

2. フリーストップ操作で観望を楽しみたいときは、両軸のクラッチをゆるめます。天の川領域の掃天や、ギャラクシーホッピングなど、“ドブソニアンテイスト”の観望がおこなえます。

3. 再び自動導入操作に戻るときは、ジェミニ2のブライトスター (基準星) リストから判りやすい星を選び、フリーストップ操作かモーター駆動で望遠鏡の視野に導入した後、アラインモードに入り「シンクロナイズ」を実行すれば、「1.」で構築したポインティングモデルに復帰します。

ツインサドルプレート

ロスマンディー D シリーズ、Vシリーズ(ビクセン互換)のダブテールプレートに対応するサドルプレートを赤緯軸に配備します。

超々ジュラルミン大型ウォームホイールが組み込まれた堅牢な赤経体

GM811G の赤経体には、上位機種 G11 と同じ歯数360枚、直径 φ143mm の大型ホイールギアを組み込みます。素材は航空機用の硬質ジュラルミンを高い精度で切削加工し、黒アルマイトを施します。長期にわたる運用に耐え、美しさも保ちます。

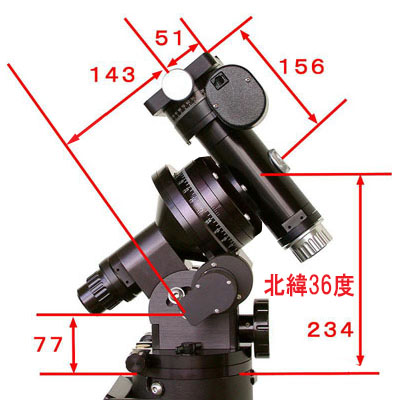

寸法図

旧パルスモーター仕様ですが、各寸法 (mm) は同じです。

ジュラルミン角パイプ二段伸縮脚

縮長 約650mm、伸長 約1,090mm。最小不動点高が890mm と、標準三脚より240mm下げることができ、ニュートン反射望遠鏡の搭載に適します。また、開閉がワンタッチで行えるので、移動観測用にも重宝します。この組み合わせでの最大搭載重量は約20Kgまで。三脚本体の重量は6.8kgです。

ジュラルミン丸パイプ二段伸縮脚 MA

直径φ76mmのジュラルミン切削製。三脚部に折り畳み構造を採用。畳めばコンパクトになり、輸送の便に加え、設置や撤収にも手間がかかりません。

開脚構造は、独自のガイドレールで脚を挟みこむ方式。クランプで脚を強固に固定できるので、G11G 赤道儀の最大搭載重量まで余裕で対応。大きな伸縮脚クランプハンドルは、手袋をしたまま握れます。地上高850mm〜1310mm(接地面は850mm〜1280mmの正三角形)。三脚の搭載重量は192.7kg、本体の重量は15.9kgです。

GM811G 赤道儀セットの価格と仕様

赤道儀セット (三脚付) の

税込価格 -> 要見積り

GM811G 赤道儀セット (角パイプ三脚付) 税込676,500円

GM811G 赤道儀セット (丸パイプ三脚付) 税込742,500円

※ 三脚無しの価格は別途お問い合わせください。

搭載重量
22.7.6kg
本体重量 12.3kg (三脚 6.8kg / 三脚 15.9kg を除く)
本体構造 硬質ジュラルミン全面切削加工、黒アルマイト仕上
搭載サドル GP、ロスマンディ互換ツインサドルプレート
赤経ウォームホイール 歯数 360枚、直径 φ143mm、#7075超々ジュラルミン
赤緯ウォームホイール 歯数 360枚、直径 φ143mm、#7075超々ジュラルミン
ウォームネジ ステンレス ウォームネジ(焼入れ・研削仕上げ)、軸両端ボール ベアリング支持
クラッチ 可変クラッチ式フリークランプ
極軸高度調整 タンジェント アーム方式 - 高度調整範囲 0〜68°、高度目盛 2°単位
方位角調整 タンジェント アーム方式 - 両方向 ±8.5°
カウンターウェイト 5kgカウンターウェイト1個付属
CW シャフト 直径 31.7mm、ストッパー付
コントローラー ジェミニ 2 システム
取扱説明書 日本語取扱説明書


オプション

脚延長筒 ⇒ 価格・注文

カウンターウェイト ⇒ 価格・注文

ダブテールプレート ⇒ 価格・注文

PSI 極軸望遠鏡 ⇒ 価格・注文

電子極軸望遠鏡 iPolar ⇒ 価格・注文

GPS レシーバ- ⇒ 価格・注文
PC リンクケーブル ⇒ 価格・注文
15V AC アダプター ⇒ 価格・注文
