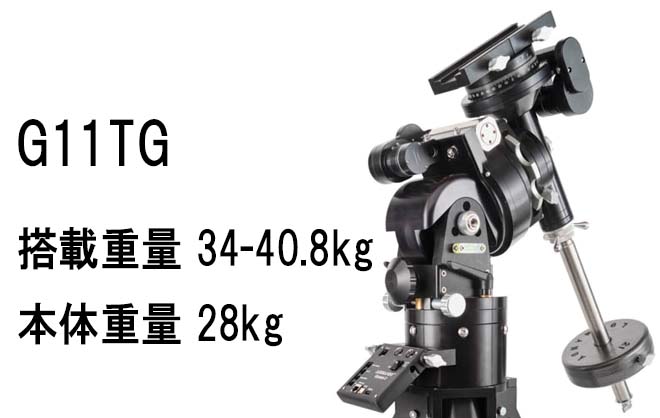

G11TG 赤道儀

GM11TG 赤道儀の特徴

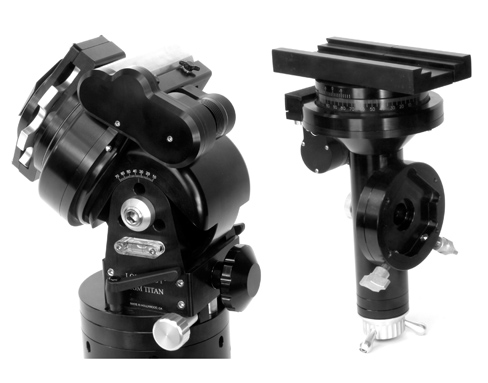

質実剛健なタイタン赤道儀の赤経体と、軽量ながら 360 枚歯を配した G11G 赤道儀の赤経体を一体化。理想を追及したハイブリッドコンセプトです。本体重量 28kg にして、眼視用途で 40.8kg、撮影用途で 34kg の搭載重量を誇る、ロスマンディ社で最も大型の赤道儀です。

ロスマンディ独自のフリークランプ

赤径/赤緯両軸にクラッチ構造を持つロスマンディ GM811G 赤道儀は、クラッチを少し緩めた状態で、ドブソニアンのように鏡筒をも持って振り回しながら天体を導入できるフリークランプ式。自動導入コントローラー ジェミニ2 を作動中でも、クラッチをゆるめてフリーストップで望遠鏡を振り回すか、ハンドコントローラの方向キーで任意の天体を視野に入れることもできます。その後、シンクロナイズ機能を実行することにより、フリークランプで失った座標を復帰して精度の高い自動導入を行えます。

フリークランプで失った座標をシンクロナイズ機能で復帰

ジェミニ2の電源を入れ、基準星を3星導入してポインティングモデルを構築します。これで、精度の高い自動導入が可能になると同時に、極軸合わせの精度に依存することなく、正確な自動追尾がスタートします。

2. フリーストップ操作で観望を楽しみたいときは、両軸のクラッチをゆるめます。天の川領域の掃天や、ギャラクシーホッピングなど、“ドブソニアンテイスト”の観望がおこなえます。

3. 再び自動導入操作に戻るときは、ジェミニ2のブライトスター (基準星) リストから判りやすい星を選び、フリーストップ操作かモーター駆動で望遠鏡の視野に導入した後、アラインモードに入り「シンクロナイズ」を実行すれば、「1.」で構築したポインティングモデルに復帰します。

このクラスの赤道儀では類のない全面切削仕上げ。超硬質素材を高精度NCマシンで加工することで、圧倒的な剛性、信頼性を獲得します。その巨大な姿にもかかわらず、極軸体と赤緯体が工具レスで分割できる構造なので、移動観測にも運用可能です。高速駆動時の安定性と恒星時追尾の精度を両立させたウォームホイル径とモジュールのバランス。すべての回転部に挿入されたベアリングなど、本体内部にもロスマンディーのポリシーが反映されます。また、両軸にはロスマンディ独自のクラッチ機構が内蔵され、万一、電源トラブルが生じても、フリーストップ赤道儀として観望を続けることができます。
ツインサドルプレート

ロスマンディー D シリーズ、Vシリーズ(ビクセン互換)のダブテールプレートに対応するサドルプレートを赤緯軸に配備。2カ所に設けられたクランプで重量級の鏡筒をしっかりと固定します。

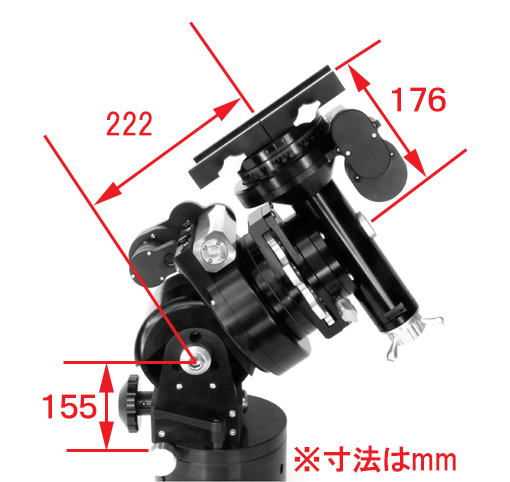

寸法図

旧パルスモーター仕様ですが、各寸法 (mm) は同じです。

ジュラルミン丸パイプ二段伸縮脚 MAL

直径φ76mmのジュラルミン切削製。三脚部に折り畳み構造を採用。畳めばコンパクトになり、輸送の便に加え、設置や撤収にも手間がかかりません。

開脚構造は、独自のガイドレールで脚を挟みこむ方式。クランプで脚を強固に固定できるので、G11TG 赤道儀の最大搭載重量まで余裕で対応。大きな伸縮脚クランプハンドルは、手袋をしたまま握れます。地上高850mm〜1310mm(接地面は850mm〜1280mmの正三角形)。三脚の搭載重量は192.7kg、本体の重量は16.8kgです。

G11TG 赤道儀セットの価格と仕様

赤道儀セット (三脚付) の

税込価格1,078,000円 -> 要見積り

G11TG 赤道儀セット (丸パイプ三脚付)

※ 三脚無しの価格は別途お問い合わせください。

搭載重量
眼視用途で 40.8kg、撮影用途で 34kg
本体重量 28kg (三脚 16.8kg を除く)
本体構造 硬質ジュラルミン全面切削加工、黒アルマイト仕上
搭載サドル GP、ロスマンディ互換ツインサドルプレート、固定クランプ 2 カ所
ウォームホイール 赤経体: 270枚、直径 φ171mm #7075超々ジュラルミン特殊コート処理
赤緯体: 360枚、直径 φ143mm、#7075超々ジュラルミン
ウォームネジ ステンレス ウォームネジ(焼入れ・研削仕上げ)、軸両端ボール ベアリング支持
シャフト径 赤経体:φ50mmステンレス鋼、赤緯体: φ31.7mmステンレス鋼
赤経ベアリング 129mm ニードル スラスト ベアリング 1個、89mm & 79mm シールド ボール ベアリング 2個
赤緯ベアリング 95mm ニードル スラスト ベアリング 1個、51mm ニードル スラスト ベアリング 1個、38mm ニードル ベアリング 2個
クラッチ 可変クラッチ式フリークランプ
極軸高度調整 タンジェント アーム方式 - 高度調整範囲 12〜70°、高度目盛 2°単位
方位角調整 タンジェント アーム方式 - 両方向 ±10°
カウンターウェイト 10kg カウンターウェイト 2 個付属
CW シャフト 直径 31.7mm、ストッパー付
コントローラー ジェミニ 2 システム
取扱説明書 日本語取扱説明書


オプション

脚延長筒 ⇒ 価格・注文

カウンターウェイト ⇒ 価格・注文

ダブテールプレート ⇒ 価格・注文

PSI 極軸望遠鏡 ⇒ 価格・注文

電子極軸望遠鏡 iPolar ⇒ 価格・注文

GPS レシーバ- ⇒ 価格・注文
PC リンクケーブル ⇒ 価格・注文
15V AC アダプター ⇒ 価格・注文
