ストレインウェーブ AZ/EQ マウントの特長
ストレインウェーブギアは高減速比が得られることから、小型、軽量なマウント設計が可能です。さらに、噛み合い波面にプリロードを掛けることで、バックラッシュを最小化できるだけでなく、同時噛み合い歯数が多いため、回転精度が高く、同時にトルク容量が大きいという特長があります。 HAE ストレインウェーブ AZ/EQ マウントは、軽量ながら、搭載重量の大きく、経緯台/赤道儀対応のデュアルマウント。長年にわたるマウントメーカーとしての経験が、カウンターウェイト・同シャフト無しで力強く駆動する、本体重量 8.6kg、搭載重量は31kg の HAE69 の開発に漕ぎつけました。 HAE マウントは両軸にストレインウェーブギアを採用し、比類ない軽量/搭載重量比を実現。黒アルマイトされれた美しいCNC切削加工された金属本体は、長期の運用に耐える堅牢さを備えます。 電子フリクションブレーキが組み込まれ駆動メカニズムは駆動を安全に停止できるだけでなく、パワーダウンメモリの採用により、電源が不意に消失した場合でも自動導入を復帰させ、自動追尾を継続できます。 いずれのモデルも、ASCOM、Commander 経由でPC制御できるだけでなく、サードパーティー開発の INDI ドライバー (MacOS ソフト用) にも対応します。また、いずれの HEM69 モデルも、ハンドコントローラ無しで制御可能なメインボードを備えるため、ハンドコントローラ有りのモデルと、ハンドコントローラ無しのモデルを用意します。 |
iMate 内蔵サドルプレート (HAE69B/HAE69B EC) 32Gbのデータを格納できる64-bit ARMベースのWiFi制御ボードをサドルプレートに組み込んだ iMate モデル。64Gb TF (micro SD) メモリを差し込むことのできるスロットも装備します。ポートは、1X USB3.0、2X USB2.0、3X DC 12V 出力です。 KStars プラネタリウムソフト、Ekos、INDIドライバーをプリロードして出荷され、カメラ、フォカサ―、フィルターホイール等、お使いのブランドを統合制御。プラットフォームはWindows、iOS、Linux、Androidに対応します。 ダブテールプレートの取付仕様は、以下の標準サドルプレートと同じです。 |
標準サドルプレート (HAE69C/HAE69C EC)
iMate を内蔵しない標準のサドルプレートです。 ビクセンGPスタイルとロスマンディスタイルのダブテールプレート (アリガタ) を装着できるサドルプレートです。 事前に両側の受け位置を変えて固定し直すことにより、どちらのスタイルでダブテールプレートを装着しても、サドルプレートの同一面で受けるため、赤経回転軸中心からの距離が変わることはありません。 |
経緯台・赤道儀モードで、ハンドコントローラによる自動導入
左は赤道 (0°) で使うときの設定、右は経緯台 (90°) モードで使うときの設定です。赤道儀モード (EQ)、経緯台モード (AA) とも、PC が無い環境でも、ハンドコントローラにより、自動導入をはじめとする様々なマウント制御が可能です。 |

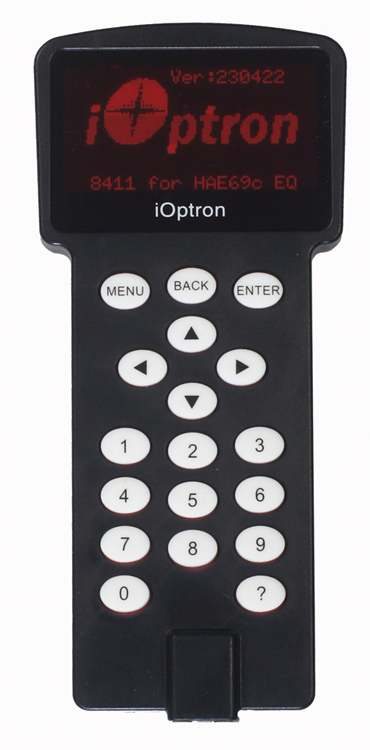

GotoNova #8411 ハンドコントローラ (オプション)
マウントには、212,000 天体データベースを備えたハンドコントローラが標準付属されています。 ハンドコントローラを介し、PC が無くても、自動導入をはじめ様々なマウント制御が可能です。 また、ハンドコントローラの表示画面は耐外気温が広い OLED です。 |
iOptron Commander
iOptron Commander を PC にダウンロードすれば、マウントの簡易自動導入・簡易操作を行ったり、PCの日時・緯度・経度を、マウントのハンドコントローラに同期できます。ハンドコントローラに同期させた日時・緯度・経度は、内蔵ボタン電池で保持されます。 |
キャリーケース
マウント本体、ハンドコントローラ、AC電源、ケーブル等を収納し、軽快に持ち運ぶことができます。 |
ストレインウェーブ AZ/EQ マウント HAE69 の価格と仕様 |
税込価格 (三脚無し)
※ HC = ハンドコントローラ |
HAE69 iMate 本体 HAE69 iMate 本体 + HC HAE69EC iMate 本体のみ HAE69EC iMate 本体のみ |
HAE69 本体 HAE69 本体 + HC HAE69EC 本体のみ HAE69EC 本体のみ |
搭載重量 |
31kg、36kg (カウンターウェイト装着時)
|
|
経緯台本体重量 |
9kg
|
|
本体構造 |
CNC切削加工総金属構造、外装アルマイト仕上げ
|
|
本体ベース |
直径152mm
|
|
搭載サドル |
ロスマンディ、GP互換サドルプレート
|
|
駆動ギア |
両軸ストレインウェーブギア |
|
赤経減速比 | 赤経 800:1、赤緯 800:1 | |
ギア周期 | 270秒 | |
駆動部 | ステッパーモーター | |
ピリオディックエラー |
< ± 15" (EC モデルのみ_赤経高精度エンコーダ−によるリアルタイムPEC) |
|
極軸望遠鏡 |
電子極軸望遠鏡 iPolar (オプション、税込35,200円) |
|
ハンドコントローラ | GotoNova #8411、212,000 天体データベース | |
追尾速度 | 自動 | |
最大駆動速度 | 4.5°/秒 | |
CW シャフト軸 | φ20mm (カウンターウェイト、シャフトはオプション) | |
通信ポート | USB | |
オートガイドポート | ST4互換 | |
電源 | 12VDC5Aアダプター (室内用)、消費電力: 0.5A (追尾時)、1A (自動導入時) | 12VDC5Aアダプター (室内用)、消費電力: 0.7A (追尾時)、1.2A (自動導入時) |
電源オフブレーキ | 電子フリクションブレーキ | |
パワーダウンメモリ | 装備 | |
通信ポート | Wi-Fi、USB (ファームウェアアップグレード) | |
オートガイド | ST-4互換 | |
標準付属品 | 12V ACアダプター、マウント本体専用キャリーケース、日本語取扱説明書 | |
保証 |
2年間
|
オプション |
#P-SGP-CWS - カウンターウェイトシャフト ⇒ 価格・注文 |
#3006-10 - 4.5kg カウンターウェイト ⇒ 価格・注文 |
#8023 - 1.75"ステンレス三脚 ⇒ 価格・注文 |
#8043 - HAE69用延長筒 ⇒ 価格・注文 |
#7623 - 1.75"ステンレス三脚 ⇒ 価格・注文 |
#8034 - Tri-Pier ハーフピラー脚 ⇒ 価格・注文 |
#8037A - Tri-Pier 360A ハーフピラー脚 ⇒ 価格・注文 |
#3360 - iGuiderオートガイダーシステム ⇒ 価格・注文 |
