自動導入経緯台

ストレインウェーブ経緯台の特長

ストレインウェーブギアは高減速比が得られることから、小型、軽量なマウント設計が可能です。さらに、噛み合い波面にプリロードを掛けることで、バックラッシュを最小化できるだけでなく、同時噛み合い歯数が多いため、回転精度が高く、同時にトルク容量が大きいという特長があります。

軽量、コンパクトな本体設計ながら、搭載重量が大きく、あらたな次元の自動導入経緯台。【搭載重量 14kg / 本体重量 3.7kg の HAZ31】【搭載重量 20kg / 本体重量 5.6kg の HAZ46】【搭載重量 31kg / 本体重量 8.3kg の HAZ71】の 3 モデルを用意。ハイトルクを実現するストレインウェーブギアを両軸に備え、本体の側面と上部のどちら側にも鏡筒を装着できるマルチポジションサドル設計により、重量級の双眼望遠鏡をはじめ、さまざまな形状の鏡筒にフレキシブルに対応します。

マウントの初期設定は、AZ マウント Pro 同様、GPS、方位・角度センサーを組み込んだ “レベル・アンド・ゴー” 機能により、自動導入の準備が簡単に整います。電源を入れると、搭載望遠鏡は自動的にゼロポジション (北向き+天頂) になり、その後、明るい基準星に向きます。あとはその基準星をアイピースの視野中心に矢印キーで入れれば、自動追尾と自動導入の準備完了です。また、最初に表示された基準星が建物等に隠れている場合、BACKキーを押して別の基準星 (月・惑星・太陽を含む) を指定することもできます。

万一、GPS の受信ができない環境でも、Wi-Fi モジュールが内蔵されているため、フリーアプリ iOptron Commander Lite を iPhone、Android スマートフォン/タブレットにダウンロードすれば、お手持ちのスマートフォン/タブレットの日時・緯度・経度を、マウント同梱のハンドコントローラに同期できます。以上の方法で取得したデータは、ハンドコントローラの内蔵ボタン電池で保持されます。

212,000 天体を格納したハンドコントローラを標準装備。自動導入を、簡単に手元操作できます。また、PC から、ASCOM 経由で制御するとも可能です。

静音ドライブでベランダ観望

双眼望遠鏡もアダプター、カウンターウェイト無しで搭載できるマルチポジションサドル。単眼の極軸・反社望遠鏡はもとより、サドルプレートの位置を 90 °切り替えることで、双眼望遠鏡を搭載するセットアップも可能です。

ストレインウェーブマウントの特徴であるハイトルクにより、重量級の双眼望遠鏡をカウンターウェイト無しで楽に駆動します。

HAZ46用双眼望遠鏡カウンターウェイトシステム

HAZ46は、大型双眼望遠鏡を余裕でリフトするハイトルクを備えます。一方、重量級の双眼望遠鏡を装着したマウントを比較的軽量な三脚に載せる場合、三脚ごとの転倒を回避する必要があります。そのため、双眼望遠鏡カウンターウェイトシステムをオプションで用意。サドルプレートの位置を 90 °切り替えて双眼望遠鏡搭載システムをセットアップルした後、サドルプレート側面にカウンターウェイトシステムを固定します。

シャフト径は20mm、カウンターウェイトは付属しません。

HAZ46用双眼望遠鏡カウンターウェイトシステム
税込19,800円

ビクセンGP、ロスマンディ互換のデュアルサドルプレート

ビクセンGPスタイルとロスマンディスタイルのダブテールプレート (アリガタ) を装着できるデュアルサドルプレート。事前に両側の受け位置を変えて固定し直すことにより、どちらのスタイルでダブテールプレートを装着しても、サドルプレートの同一面で受けるため、赤経回転軸中心からの距離が変わることはありません。

Go2Nova #8409 ハンドコントローラ

マウントには、212,000天体データベースを備えたハンドコントローラが標準付属。ハンドコントローラの USB/WiFi を介し、PC が無くても、自動導入をはじめ、様々なマウント制御が可能です。

内蔵 GPS と iOptron Commander Lite

マウント上部に内蔵された GPS が衛星信号を受信できない環境でも、スマホアプリ iOptron Commander Lite を iPhone、Android スマートフォン/タブレットにダウンロードすれば、マウントの簡易自動導入・簡易操作をワイヤレスで行ったり、お手持ちのスマートフォン/タブレットの日時・緯度・経度を、マウントのハンドコントローラに同期できます。

※ ハンドコントローラに反映された日時・緯度・経度は、内蔵ボタン電池で保持されます。

Wi-Fi、USB 通信ポート

ハンドコントローラには Wi-Fi モジュールが組み込まれ、USB 端子を配しています。 プラネタリウムソフトによる Wi-Fi 制御をはじめ、USB ケーブル経由でファームウェアアップグレードを行うことができます。

ソフト/ハード キャリーケース

マウント本体、ハンドコントローラ、AC電源、ケーブル等を収納し、軽快に持ち運ぶことができます。

ストレインウェーブ経緯台の価格と仕様

基本構成の
税込価格

ストレインウェーブ経緯台
HAZ31 のみ (三脚無し)

税込341,000 ⇒ 297,000円

ストレインウェーブ経緯台
HAZ46 のみ (三脚無し)

税込385,000 ⇒ 363,000円

搭載重量
14kg
20kg
経緯台本体重量
3.7kg
搭載サドル ロスマンディ、ビクセン互換サドルプレート
ギアシステム/駆動部 両軸ストレインウェーブギア/ステッパーモーター
赤経赤緯の減速比 480:1 640:1
本体構造 CNC切削加工総金属構造、外装アルマイト仕上げ、取付: 3/8" メスネジ
ハンドコントローラ Go2Nova #8409、212,000天体データベース
内蔵センサー GPS、方位・角度センサー
追尾速度 自動
最高駆動速度 8°/秒 6°/秒
電源オフブレーキ 電子フリクションブレーキ
電源 12VDC5Aアダプター (外径5.5mm、内径2.5mm)、消費電力: 0.6A (追尾時)、1A (自動導入時) 12VDC5Aアダプター (外径5.5mm、内径2.5mm)、消費電力: 0.7A (追尾時)、1.2A (自動導入時)
通信ポート Wi-Fi、USB (ファームウェアアップグレードを含む)
ワイヤレス制御 内蔵式Wi-Fiアダプターによる
動作環境 本体: -20度〜40度、ハンドコントローラ: -10度〜40度
外付バッテリー
(オプション)
12V/3.6A (最大)、62Wh、充電式リチウムイオン電池 出力ケーブル、専用バッテリーチャージャー付属
標準付属品 マウント専用ACアダプター、USBケーブル、GP/ロスマンディー互換サドル(メイン鏡筒用)、ソフトケース、本体組込型水準器、日本語取扱説明書
保証
2年間


基本構成の
税込価格

ストレインウェーブ経緯台
HAZ71 のみ (三脚無し)

税込566,500 ⇒ 517,000円

搭載重量
31kg
経緯台本体重量
8.3kg

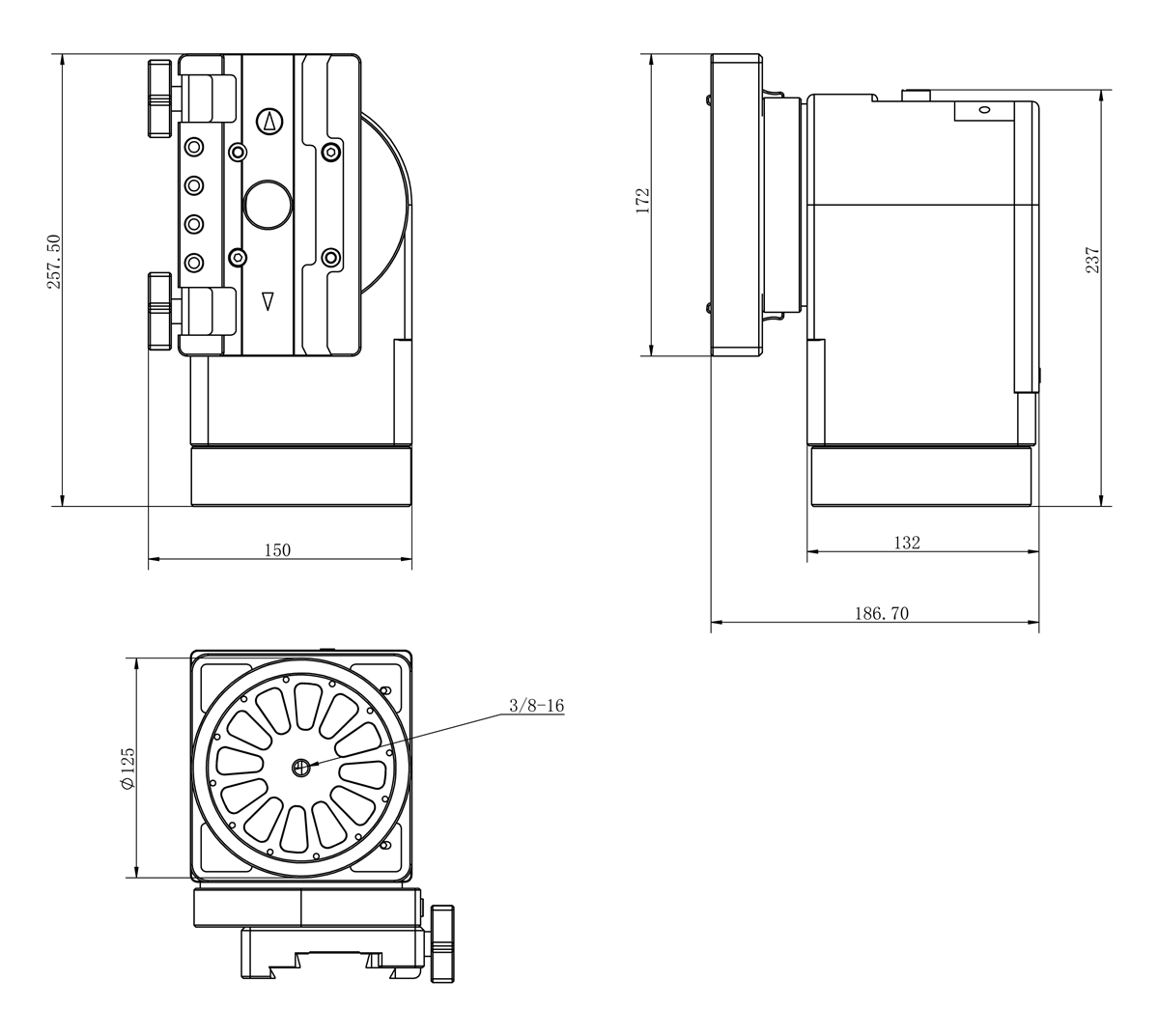

サイズ
搭載サドル ロスマンディ、ビクセン互換サドルプレート
ギアシステム/駆動部 両軸ストレインウェーブギア/ステッパーモーター
赤経赤緯の減速比 800:1
本体構造 CNC切削加工総金属構造、外装アルマイト仕上げ、取付: 3/8" メスネジ
ハンドコントローラ Go2Nova #8409、212,000天体データベース
内蔵センサー GPS、方位・角度センサー
追尾速度 自動
最高駆動速度 6°/秒_方位、3.6°/秒_高度
電源オフブレーキ 電子フリクションブレーキ
電源 12VDC5Aアダプター (外径5.5mm、内径2.5mm)
消費電力: 0.7A (追尾時)、1.2A (自動導入時)
通信ポート Wi-Fi、USB (ファームウェアアップグレードを含む)
ワイヤレス制御 内蔵式Wi-Fiアダプターによる
動作環境 本体: -20度〜40度、ハンドコントローラ: -10度〜40度
外付バッテリー
(オプション)
12V/3.6A (最大)、62Wh、充電式リチウムイオン電池 出力ケーブル、専用バッテリーチャージャー付属
標準付属品 マウント専用ACアダプター、USBケーブル、GP/ロスマンディー互換サドル(メイン鏡筒用)、ケース、本体組込型水準器、日本語取扱説明書
保証
2年間


オプション

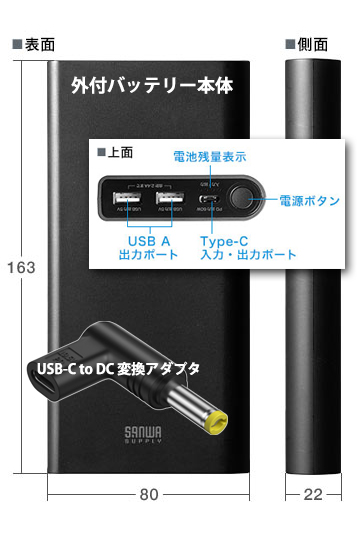

外付バッテリー、12V/3.6A (最大)、62Wh

重量420g、充電式リチウムイオン電池 出力ケーブル、専用バッテリーチャージャー付属

レベル・アンド・ゴー機能を備えた経緯台の場合、初期設定、アライメント、自動導入を行う際、電源入力位置も水平方向に大きく回転します。外付バッテリーをマウント本体に脱着自在両面シート等で貼り付けて使えば、電源ケーブルが本体に絡むのを防止できます。

税込12,980円

#8042 - HAZ用170mm高延長筒、レベリングネジ (3) 付属

直径102mm、567g 取付: 上部 3/8" オスネジ、下部 3/8" メスネジ 対応マウント: HAZ31/HAZ46
対応三脚:#8061A - 40/36mmカーボンファイバー三脚

税込特価25,300円

#8043 - 200mm高延長筒

直径150mm、重量1.9kg
対応マウント:HAE69、HAZ46、HAZ71
対応三脚: #8023 - 1.75"ステンレス三脚、#8034 - Tri-Pier、#8037A - Tri-pier 360
